Jenis - jenis Pondasi

Pondasi merupakan bagian banguan yang menghubungkan bangunan dengan tanah, yang menjamin kestabilan bangunan terhadap berat sendiri, beban berguna, dan gaya-gaya luar terhadap gedung seperti: tekanan angin, gempa bumi (Heinz Frick, 2001:40).

Pondasi atau pandemen ialah suatu konstruksi, guna menjamin kedudukan bangunannya. Pandemen meneruskan berat bangunan dengan muatan-muatannya kepada tanah di bawahnya (Iman Subarkah, 1956:70).

Bentuk pondasi ditentukan oleh berat bangunan dan keadaan tanah disekitar bangunan tersebut, sedangkan kedalaman pondasi ditentukan oleh letak tanah padat yang mendukung pondasi. Pondasi pada tanah miring lebih dari 10%, maka pondasi bangunan tersebut harus dibuat rata atau dibentuk tangga dengan bagian bawah dan atas rata. Jenis pondasi dibagi menjadi 2, yaitu :

1. Pondasi Dangkal (Shallow foundations).  Pondasi dangkal (kadang-kadang disebut ‘pondasi menyebar’) termasuk dudukan umpak (‘pondasi terisolasi’), pondasi memanjang, pondasi tapak  dan pondasi raft.

2.     Pondasi Dalam (Deep foundations ). Pondasi dalam  termasuk tiang pancang, bor pile, dinding diafragma dan caissons.

A.   PONDASI DANGKAL

Pondasi dangkal biasanya dibuat dekat dengan permukaan tanah, umumnya kedalaman pondasi didirikan  kurang 1/3 dari lebar pondasi sampai dengan kedalaman kurang dari 3m. Kedalaman pondasi dangkal ini bukan aturan yang baku, tetapi merupakan sebagai pedoman. Pada dasarnya, permukaan pembebanan atau kondisi permukaan lainnya akan mempengaruhi kapasitas daya dukung pondasi dangkal. Pondasi dangkal biasanya digunakan ketika tanah permukaan yang cukup kuat dan kaku untuk mendukung beban yang dikenakan dimana jenis struktur yang didukungnya tidak terlalu berat dan juga tidak terlalu tinggi, pondasi dangkal  umumnya tidak cocok dalam tanah kompresif yang lemah atau sangat buruk, seperti tanah urug dengan kepadatan yang buruk,  pondasi dangkal juga tidak cocok untuk jenis tanah gambut, lapisan tanah muda  dan jenis tanah deposito aluvial, dll.

1.      Pondasi Rollag Bata



Pada awalnya Pondasi Rollag Bata merupakan pondasi yang diaplikasikan untuk menopang berat beban pada bangunan. Namun, pada saat ini pondasi rollag bata telah lama ditinggalkan. Selain mahal, pemasangannya pun membutuhkan waktu yang lama serta tidak memiliki kekuatan yang bisa diandalkan. Akan tetapi, pondasi ini tetap digunakan untuk menahan beban ringan, misalnya pada teras.

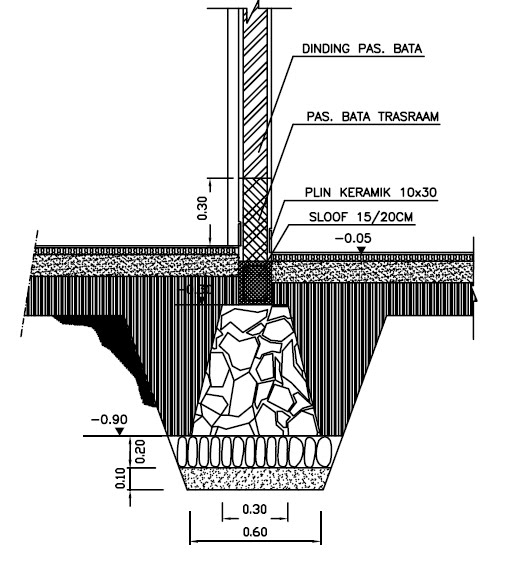

2.      Pondasi Batu Kali

Pondasi Batu Kali sering kita temukan pada bangunan – bangunan rumah tinggal. Pondasi ini masih digunakan, karena selain kuat, pondasi ini pun masih termasuk murah. Bentuknya yang trapesium dengan ukuran tinggi 60–80 Cm, lebar pondasi bawah 60–80 Cm dan lebar pondasi atas 25–30 Cm.

Bahan lain yang murah sebagai alternatif pengganti pondasi batu kali adalah memanfaatkan bongkaran bekas pondasi tiang pancang (Bore Pile) atau beton bongkaran jalan. Bekas bongkaran tersebut cukup kuat digunakan untuk pondasi, sebab mutu beton yang digunakan ialah K-250 s/d K-300. Permukaannya yang tajam dan kasar mampu mengikat campuran semen dan pasir. Bila dibandingkan dengan pondasi rollag bata, tentu bongkaran bekas beton jauh lebih kuat. Ukurannya rata–rata 30x30 Cm.

3.      Pondasi Sumuran

Pondasi Sumuran atau cyclop beton menggunakan beton berdiameter 60–80 Cm dengan kedalaman 1–2 meter. Di dalamnya dicor beton yang kemudian dicampur dengan batu kali dan sedikit pembesian dibagian atasnya. Pondasi ini kurang populer sebab banyak kekurangannya, di antaranya boros adukan beton dan untuk ukuran sloof haruslah besar. Hal tersebut membuat pondasi ini kurang diminati.

4.      Pondasi Plat Beton Lajur

Pondasi Palt Beton Lajur sangat kuat, sebab seluruhnya terdiri dari beton bertulang tetapi harganya lebih mahal dibandingkan dengan pondasi batu kali. Ukuran lebar pondasi lajur ini sama dengan lebar bawah dari pondasi batu kali, yaitu 70 Cm. Sebab fungsi pondasi plat beton lajur adalah pengganti pondasi batu kali.

5.      Pondasi Bor Mini/Strauss Pile

Pondasi Bor Mini atau Strauss Pile ini digunakan pada kondisi tanah yang jelek, seperti bekas empang atau rawa yang lapisan tanah kerasnya berada jauh dari permukaan tanah. Pondasi ini bisa digunakan untuk rumah tinggal sederhna atau bangunan dua lantai. Kedalamannya 2–5 meter. Ukuran diameter pondasi mulai dari 20, 30 dan 40 Cm. Pengerjaannya dengan mesin bor atau secara manual. Di atas pondasi bor mini ada blok beton (pile cap). Pile cap ini merupakan media untuk mengikat kolom dengan sloof.

B.     PONDASI DALAM

Pondasi dalam adalah pondasi yang didirikan  permukaan tanah dengan kedalam tertentu dimana  daya dukung dasar pondasi dipengaruhi oleh beban struktural dan  kondisi permukaan tanah, pondasi dalam biasanya dipasang  pada kedalaman lebih dari  3 m di bawah elevasi permukaan tanah.  Pondasi dalam dapat dijumpai dalam bentuk pondasi tiang pancang, dinding pancang  dan caissons atau pondasi kompensasi .   Pondasi dalam dapat digunakan untuk mentransfer beban ke lapisan  yang lebih dalam untuk mencapai kedalam yang tertentu sampai didapat jenis tanah yang mendukung daya beban strutur bangunan sehingga jenis tanah yang tidak cocok di dekat permukaan tanah dapat dihindari.

1.      Bore Pile

Bore Pile adalah pondasi yang kedalamannya lebih dari 2 meter.Digunakan untuk pondasi bangunan – bangunan tinggi.Sebelum memasang bore pile, permukaan tanah dibor terlebih dahulu dengan menggunakan mesin bor. Hingga menemukan daya dukung tanah yang  sangat kuat untuk menopang pondasi.Setelah itu tulang besi dimasukan kedalam permukaaan tanah yang telah dibor, kemudian dicor dengan beton.Pondasi ini berdiameter 20 Cm keatas.Dan biasanya pondasi ini terdiri dari 2 atau lebih yang diatasnya terdapat pile cap.

2.      Tiang Pancang / Paku Bumi

Tiang Pancang pada dasarnya sama dengan bore pile, hanya sja yang membedakan bahan dasarnya.Tiang pancang menggunakan beton jadi yang langsung ditancapkan langsung ketanah dengan menggunakan mesin pemancang.Karena ujung tiang pancang lancip menyerupai paku, oleh karena itu tiang pancang tidak memerlukan proses pengeboran.
